Les câbles et les prises

HDMI, VGA, USB, réseau… reconnaître un câble à sa forme.

Après cette fiche, vous saurez :

Cette fiche prépare l'évaluation.
AA2 · Utiliser les périphériques
C2.2 · Nommer les types de câbles couramment employés en informatique

1À quoi servent les câbles ?

Un câble relie deux appareils. Il transporte l'image, le son, les données ou le courant.

câble HDMIUnité centraleÉcran
L'image va de l'unité centrale à l'écran.
câble USBUnité centraleImprimante
Les données vont de l'unité centrale à l'imprimante.

Pour reconnaître un câble, regardez la forme de sa prise (le bout métal ou plastique qu'on branche). Chaque câble a une forme différente.

2Les câbles pour l'écran

Quatre câbles servent à relier un écran. Voici leurs prises, vues de face.

HDMIVGADVIDisplayPort
Vues de face : HDMI, VGA, DVI et DisplayPort.
HDMILe plus courant. Il transporte l'image et le son. Presque tous les écrans modernes l'ont.
VGAAncien. Bleu, avec 15 petits trous ou broches et deux vis. Image seulement.
DVIBlanc et large. Beaucoup de broches et deux vis. Ancien aussi.
DisplayPortRessemble au HDMI, mais un seul coin coupé. Souvent sur les écrans de travail.

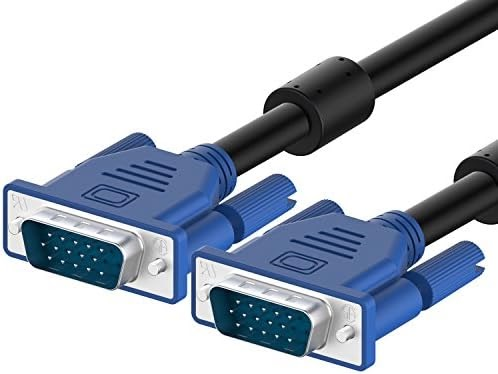

Un câble VGA : deux prises bleues avec des vis
Un câble VGA en vrai. Reconnaissez le bleu, la forme en « D » et les vis.

3Les autres câbles

USB (grande prise)Un rectangle. Pour la souris, le clavier, les clés USB, l'imprimante.
USB-CPetit et ovale. Sur les téléphones et tablettes récents. Il se branche dans les deux sens.
Micro-USBPetit et trapèze. Chargeurs de téléphones plus anciens.
Réseau (RJ45)Un carré transparent avec 8 fils dorés. Il relie l'ordinateur à la box.
JackUn petit cylindre avec des anneaux. Pour le casque et les haut-parleurs.
Câble du courantIl va à la prise murale. Il donne l'électricité.

Attention

Ne forcez jamais un câble. Si la prise ne rentre pas, c'est qu'elle n'est pas dans le bon sens ou que ce n'est pas la bonne prise. Retournez-la et essayez doucement.

Sauf l'USB-C, qui entre dans les deux sens.

À retenir

Écran : HDMI, VGA, DVI, DisplayPort.
Réseau : RJ45.
Son : jack. Données : USB.
Courant : câble d'alimentation.

→Exercices

1Quelle prise ?Regarder

Choisissez le nom de chaque prise.

La priseSon nom
→ HDMI
→ VGA
→ USB
→ Réseau (RJ45)
→ Jack

Solution

  • HDMI : large avec les coins du bas coupés.
  • VGA : bleu, en forme de D, avec des trous en rangées.
  • USB : un rectangle.
  • Réseau : carré avec des fils dorés.
  • Jack : un cylindre avec des anneaux.
2Derrière votre écranEssayer

Regardez derrière votre écran, ou derrière l'unité centrale. Vous voyez des câbles.

  1. Trouvez le câble qui va de l'unité centrale à l'écran.
  2. Regardez sa prise. Est-ce un HDMI, un VGA, un DVI ou un DisplayPort ?
  3. Trouvez le câble du courant. Où va-t-il ?

Ne débranchez rien. On regarde seulement.

Solution

La réponse dépend de votre ordinateur. Beaucoup d'ordinateurs récents ont un HDMI. Les plus anciens ont un VGA bleu.

Le câble du courant va à la prise murale ou à une multiprise.

3Vrai ou faux ?Seul(e)

Le câble HDMI permet de brancher la plupart des écrans modernes.

Le câble VGA est un câble récent, très courant sur les nouveaux écrans.

Le câble réseau relie l'ordinateur à la box internet.

La prise jack sert à brancher un casque.

Solution

  • Vrai.
  • Faux : le VGA est ancien.
  • Vrai.
  • Vrai.

Je sais faire

Une case qui coince ? Relisez la partie concernée avant de passer à la fiche suivante.
